Bang & Olufsen MX4000 & MX7000 Service-Button Mod im Test

Die Bang & Olufsen CRT-TVs der MX-Serie erfreuen sich großer Beliebtheit. Leider ist die Konfiguration nicht die leichteste. Wer Feineinstellungen vornehmen will, muss ins Service-Menü. Unsere anschauliche Anleitung zeigt, wie Ihr einen Service-Mode-Button in euren TV einbaut.

Nicht alle Beo TVs kommen von Haus aus ins Service Menü, in dem sich eine Vielzahl an Einstellungsmöglichkeiten verbirgt, um so das maximale Potenzial des TVs nutzen zu können.



Erst ab einer gewissen Software-Version des TVs lässt es sich mit dem Fernbedienungscode Menu , 0, 0, Go to oder Menu, 1, 1, Go to (je nach Modell und Revision) aufrufen. Sollte die entsprechende Version auf dem TV nicht vorhanden sein, gibt es eine Hardwarelösung dafür.

Hierfür muss jedoch der TV geöffnet werden. Solltet ihr keine Kenntnisse im Umgang mit TV-Technik oder Geräten mit hohen Spannungen besitzen, lasst dies bitte von jemandem, der sich damit auskennt, machen. Mit einem Röhren-TV mit bis zu mehreren tausend Volt ist nicht zu spaßen! Ich distanziere mich also hiermit von jeglicher Verantwortung, sollte euch oder dem TV etwas zustoßen. Ab hier ist alles auf eigene Gefahr.

Benötigtes Werkzeug
  • Lötkolben
  • 2x Litze (mehrdrahtig bzw. flexibel); Länge je nach Wunsch
  • Lötzinn
  • 1x Taster
  • Akkuschrauber
  • Bohrer (mit dem Durchmesser eures gewünschten Tasters)
  • Schraubendreher mit Torx-Aufsatz (20-25)
  • etwas Isolierband

Tutorial

  1. Netzstecker trennen.
  2. Vergewissern, dass der TV keinen Strom mehr hat!
  3. 4 Trox Schrauben auf der Rückseite lösen.
  4. Haube abnehmen, leicht von unten lösen, dann etwas hochheben und nach hinten wegziehen.

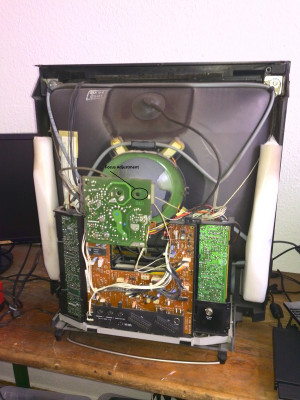

Uebersichtweb

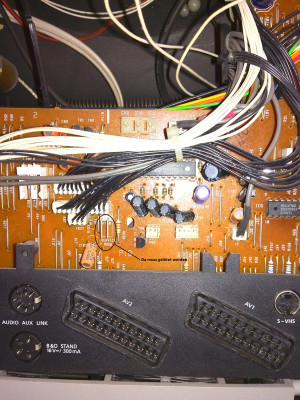

5. Oberhalb der Scart-Eingänge (siehe Bild) solltet ihr auf der braunen Platine die Aufschrift „Service Mode“ sehen. Da wollen wir hin.

Schnittstelleweb


6. Nehmt euren Knopf und überlegt euch eine Position. Am besten da, wo man gut herankommt. Ich mache meine immer auf die linke Rückseite, da wo auch schon Löcher im Gehäuse sind. Diese müssen nur noch vergrößert werden, damit der Taster passt (siehe letztes Bild).



7. Bohrt ein Loch für euren Knopf, steckt ihn durch und zieht die Mutter fest.



8. Lötet jetzt 2 Drähte an die Lötfahnen (Kontakte) eures Knopfes, zieht das Kabel so, dass ihr das Gehäuse noch bequem abnehmen könnt – lieber ein paar cm mehr als zu wenig.


OPTIONAL: Alternativ lassen sich auch Flachsteckerhülsen an euren Knopf machen, falls ihr etwas Abnehmbares wollt.

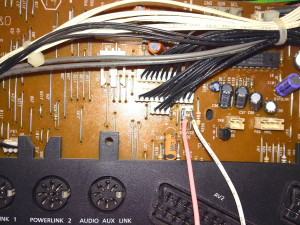

Fast-Fertig-web

9.Lötet das andere Ende eurer Drähte direkt an die Pins mit der »Service Mode« Aufschrift.(Siehe Bild)

10. Isoliert die Kontakte mit Isolierband oder einem Schrumpfschlauch in entsprechender Größe.

11. Setzt den Deckel wieder an den TV, versichert euch, dass ihr kein Werkzeug oder Drähte im Gehäuse oder Weg habt, und schraubt den TV zu.
Optional: Das ist eine gute Gelegenheit die Scheibe zu entfernen um die Front zu reinigen.

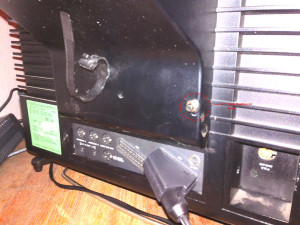

Fertigweb


12. Schaltet den TV wieder im TV Modus ein (TV auf der Fernbedienung, nicht V-tape oder sonst ein Kanal!).


13. Drückt den Service-Mode-Button, den ihr eben eingebaut habt, und wartet einen kurzen Moment.


Nun solltet ihr die Softwarenummer eures TVs sehen und mit den Pfeiltasten navigieren können.


Solltet ihr das Menü sehen können, habt ihr alles richtig gemacht. Notiert nun erstmal alle Werte und schließt eine Konsole eurer Wahl an. Ich empfehle eure am häufigsten genutzte zu wählen und den TV für diese zu optimieren, da nicht alle das gleiche Bild ausgeben (Auflösung, Position etc.).


Hier die verfügbaren Einstellungen:


VAM – Vertical Amplitude (Vergrößerung)
VSC – Vertical Sync (Vertikale streifen im Bild weg trimmen)
VSH – Vertical Shift (Verschiebung)
VLI – Vertical Line
Rdr – Red Drive
Gdr – Green Drive
RCU – Red Cut
GCU – Green Cut
BRI – Brightness (Startwert)
Col – Color (Startwert)
HFQ – Horizontal Frequency (Horizontale Streifen wegtrimmen)
HPH – Horizontal Phase (Verschiebung Horizontale)
HAM – Horizontal Amplitude (Vergrößerung Horizontale)
EWC East West Corner (Eckenkorrektur)
EWP – East West Parabola (Trapez- bzw. Kissenkorrektur)
EWT – East West Tilt (Bild kippen)


Geht mit allen Einstellungen behutsam um und stellt nur in kleinen Schritten ein. Nicht sofort auf Anschlag, das kann den TV beschädigen. Notiert alles schön, dann kann nichts passieren und ihr könnt immer wieder zu euren Original-Settings. Speichert die Einstellungen mit "Go, Go".

Das war's!
Viel Spaß beim Modden.
